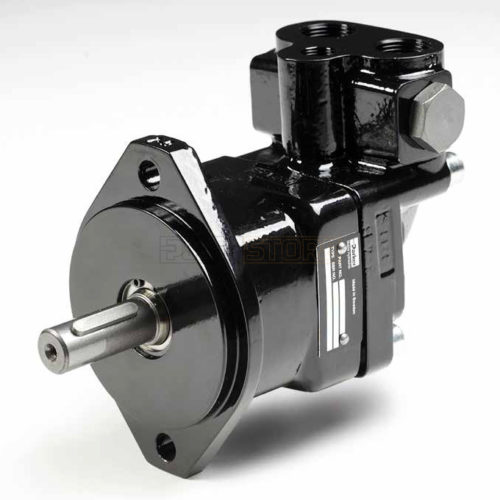

F11-010 Гидромотор Parker
Цена с НДС
В наличии
Общие сведения о Гидромотор Parker F11-010
Устройства серий F11 представляют собой гидромоторы повышенной мощности с постоянным рабочим объемом и ломаной осью. Они могут использоваться для различных применений как в открытых, так и в закрытых контурах.
- Поставляются устройства серии F11 со следующими размерами корпусов и в следующих исполнениях:
- F11-5, -10, -12, -14, -19 и -150 с монтажным фланцем и торцом вала CETOP
- F11-10, -12 и -14 с фланцем и валом ISO
- F11-10, -12, -14, -19, -150 и -250 с фланцем и валом SAE
- Благодаря уникальной сферической конструкции поршня гидромоторы F11 и F12 могут использоваться при необычно высоких частотах вращения вала. Рабочие давления до 480 бар обеспечивают высокую выходную мощность.
- Угол 40° между валом и гильзой цилиндра обеспечивает очень компактную и легкую конструкцию гидромотора. • Многослойное поршневое кольцо обеспечивает важные преимущества, например, малую внутреннюю утечку и устойчивость к тепловым ударам.
- Гидромоторы F11 и F12 обеспечивают очень высокий крутящий момент при запуске, а также на низких частотах вращения.
- Распределительная шестерня уникальной конструкции обеспечивает синхронизацию вала и гильзы цилиндра, в результате чего устройства F11 устойчивы к высоким ускорениям и торсионным вибрациям.
- Прочные роликовые подшипники допускают значительные внешние осевые и радиальные нагрузки на валу.
- Устройства серии F11 имеют простую и эффективную конструкцию с очень небольшим количеством движущихся частей, что делает эти гидромоторы очень надежными.
- Уникальное соединение поршня, распределительная шестерня и расположение подшипника, а также ограниченное число деталей вносят дополнительный вклад в надежность конструкции, обеспечивая длительный срок службы и высочайшую надежность.
Известен как: 3707310, F11010HUCVK000000000
Аксиально-поршневой гидромотор Parker F11-010 с наклонным блоком цилиндров (bent-axis fixed displacement). Объём 9.4–9.8 см³/об, рабочее давление 350 бар continuous / 420 бар intermittent, обороты до 10 200 в минуту. Применяется в приводах вспомогательных механизмов мобильной техники — fan drives, конвейеры, шнеки, пилы. Поставляем оригинал Parker с НДС и официальной гарантией.
Характеристики
| Рабочий объём, см³/об | 9.4–9.8 |
|---|---|
| Давление continuous, бар | 350 |
| Давление intermittent, бар | 420 |
| Макс. обороты, об/мин | 10300 |
| Мин. обороты continuous | 50 |
| Макс. расход, л/мин | 110 |
| Масса, кг | 6.5 |
| Момент инерции, кг·м² | 0.39e-3 |
| Температура drain, °C | -40–115 |
| Фланец (стандарт) | CETOP 2-bolt / ISO / SAE (на выбор) |
| Вал (стандарт) | metric 20mm keyed (опции: K/J/P/A/D/V) |
| Главные порты | 3/4" BSP A+B (опции: BSP/SAE UN/metric) |
| Дренажные порты | 2× 3/8" BSP C/D |
Известные конфигурации
Конфигурации, по которым подтверждены поставки и сервисные коды Parker. Если ваша конфигурация не указана — напишите doc-code в форме запроса, проверим по каталогу.
| doc-code | Parker p/n | Статус | Примечания |
|---|---|---|---|
F11-010-HU-CV-K-000-0000-00 | 3707310 | актуальная | Базовая «горячая» конфигурация: CETOP 2-bolt, 20mm keyed shaft, 3/4" BSP. Wordstat 120 пок/мес. |
F11-010-QU-CV-K-481-0000-0T | 3722050 | снят с производства | Снят с производства Parker. Замена → 3707310. Wordstat 80 пок/мес. |
F11-010-HU-CV-K-000-MUVR-00 | 3788177 | актуальная | С anti-cavitation valve, CW rotation. Подходит для систем с отрицательным давлением на входе. |
F11-010-SB-WS-K-405-MUVL-00 | 3789796 | актуальная | Saw-motor вариант для пильных приводов, SAE-mounting, anti-cav CCW. |
F11-010-MB-SV-S-000-0000-P0 | [VERIFY] | актуальная | CETOP B-flange, SAE splined shaft. Уточняем p/n. |
Замена снятых с производства
3722050→3707310— Снят с производства Parker; функциональная замена — базовая конфигурация HU-CV-K.
Где применяется
- Лесное хозяйство: Приводы пил, шнеков, лесозаготовительных манипуляторов
- Сельское хозяйство: Fan drives, приводы конвейеров комбайнов, барабаны мотовил
- Строительная техника: Приводы лебёдок, вспомогательные шнеки бетоносмесителей
- Морская техника: Брашпили, шпили, palубные приводы вспомогательных механизмов
Аналоги
Функциональные аналоги по объёму и давлению. Drop-in замены нет — отличаются фланцы и валы.
| Бренд | Модель | Объём, см³/об | Примечания |
|---|---|---|---|
| Bosch Rexroth | A2FM10 (series 6x) | 10.3 | Ближайший аналог по объёму. Bent-axis fixed motor, 400/450 бар (выше Parker). Не drop-in — другие фланцы и валы. |
| Bosch Rexroth | A2FM12 (series 6x) | 12 | Step up на +25% объёма. Тот же корпус и фланцы как A2FM10. Если 10cc недогруз — следующий типоразмер. |
Частые вопросы
- Чем Parker F11-010 отличается от F11-012?
Объём 9.4–9.8 см³/об у F11-010 против 12.5 см³/об у F11-012. Габаритные размеры и фланцы — те же, F11 — единый «small frame» корпус. Выбирают по требуемому моменту и расходу: F11-010 даёт 15.6 Н·м при 100 бар, F11-012 — 19.8 Н·м.
- Что значит «известен как 3707310»?
3707310 — это production code Parker для конкретной «ходовой» конфигурации F11-010-HU-CV-K-000-0000-00 (CETOP 2-bolt + 20mm keyed shaft + BSP-порты). На корпусе изделия может быть нанесён именно этот номер, а полный doc-code приводится в паспорте.
- У меня на корпусе номер 3722050 — это та же модель?
3722050 — это снятая с производства конфигурация F11-010-QU-CV-K-481-0000-0T. Parker рекомендует замену на 3707310 (базовая HU-CV-K). По присоединительным размерам совместимы, отличия — в valve plate и поверх. Уточните контекст применения.
- Поставляется оригинал Parker или аналог?
Только оригинал Parker Hannifin производства США/Швеции/Германии. Поставка официальная, с заводской документацией. Аналоги (Bosch Rexroth A2FM10) предлагаем отдельно по запросу — не drop-in, отличаются фланцы.
- Какие сроки поставки и есть ли НДС?
Базовые конфигурации (3707310) — со склада в Москве, доставка по РФ 2–7 дней. Специфичные doc-code (anti-cav, saw-motor) — под заказ, срок 4–8 недель. Все цены включают НДС 20%, отгружаем по договору и счёт-фактуре.
